ТEX.UA-02

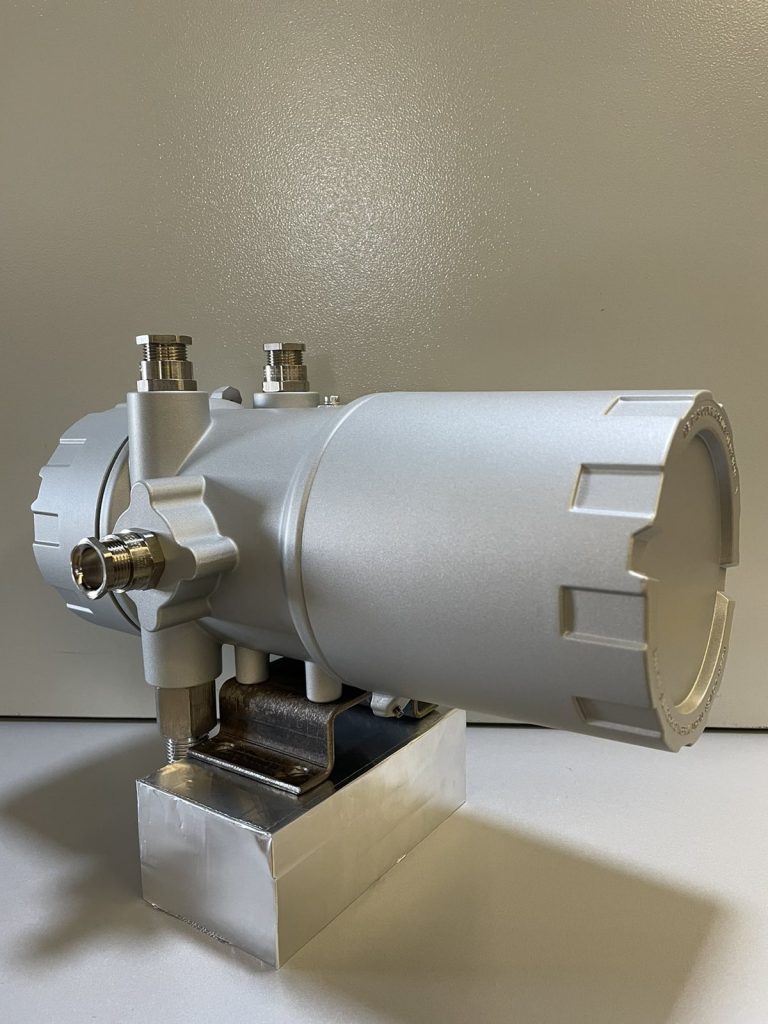

Прилад TEX.UA-02 (надалі Прилад) має два виконання (TEX.UA-02.1 з вбудованим модулем GSM та TEX.UA-02.2 з виносним модулем GSM).

Прилад призначений для автоматичного вимірювання значень тиску газу, температури газу, визначення положення запірної арматури та передачі до системи верхнього рівня виміряних параметрів зі встановленою періодичністю. Передача виміряних технологічних параметрів, внутрішніх технологічних даних відбувається за допомогою мережі Ethernet та/або з використанням мережі стільникового оператора.

Згідно заданого періоду вимірювання або за запитом програми верхнього рівня (при живленні Приладу від мережі постійного струму 24В) або вимірювання в реальному часі з безперервним передаванням результатів (при живленні Приладу від мережі постійного струму 24В) Прилад проводить вимір тиску газу, температури газу, визначення положення крану, вимір внутрішніх технологічних параметрів та здійснює передачу виміряних значень до системи верхнього рівня.

Температура газу вимірюється за методом виміру температури поверхні газопроводу з використанням виносних накладних давачів температури (T-Sensors) які є складовою чистиною Приладу та постачаються разом з ним.

Давачі температури встановлюються безпосередньо на трубопроводі. Обробка значень тиску, температури, стану дискретних вхідних сигналів, обробка сигналів від вбудованого акселерометра та інших технологічних параметрів здійснюється за допомогою вбудованого мікроконтролера.

Передавання обробленої технологічної інформації здійснюється за допомогою вбудованого або виносного GSM модуля. Модуль GSM має 2 слоти для SIM карт та забезпечує автоматичне перемиканням між каналами зв’язку GSM. У випадку спроби руйнування Приладу мікроконтролер негайно ініціює зв’язок з системою верхнього рівня та передає відповідне повідомлення. Живлення Приладу здійснюється від мережі 24 В PS або від вбудованого автономного джерела живлення яке розташоване в корпусі Приладу.

При зникненні мережі 24 В PS здійснюється автоматичний перехід на живлення від вбудованого автономного джерела живлення. У залежності від налаштувань, передача даних до системи верхнього рівня здійснюється за допомогою інтерфейсу Ethernet або мережі стільникового оператора (GSM), з використанням протоколу DNP3. Для підвищення захищеності.

Приладу від несанкціонованого доступу передбачена реалізація мережевого екрану яка дозволяє обмін даними виключно з вузлами, IP-адреси яких занесено до «білого» списку IP адрес. Налаштування Приладу проводиться за допомогою спеціалізованого програмного забезпечення яке входить в комплект поставки.

Програмне забезпечення призначене для конфігурування, програмування та відновлення користувацької програми, яка виконується у Приладі. Конфігуруванню підлягають наступні основні параметри Приладу: – IP адреса – DNP3 адреса – період опитування давачів тиску та температури – період передачі даних – налаштування каналів вимірювання тиску – налаштування каналів вимірювання температури – «білий» список IP адрес – карта обміну даними по протоколу DNP3.

Прилад функціонує в одному з режимів:
Вимірювання та передавання даних за запитом програми верхнього рівня: при живленні Приладу від мережі постійного струму 24В;
Вимірювання в реальному часі з безперервним передаванням результатів: при живленні Приладу від мережі постійного струму 24В;
Вимірювання та передавання даних з періодичністю 1 година: при живленні від автономного джерела.

Прилад призначений для експлуатації у вибухонебезпечних зонах відкритих промислових майданчиків та у приміщеннях, в яких можливе утворення вибухонебезпечних сумішей, виконаний з видами вибухозахисту «вибухонепроникна оболонка «d», «іскробезпечне електричне коло «і» та має маркування вибухозахисту II 2G Ex db ib IIА Т3 Gb – виконання TEX UA-02.1 II 2G Ex db ib IIВ Т3 Gb – виконання TEX UA-02.2 Ступінь захисту корпусу IP 66
